Lieflat Charts 技术拆解：惊艳的可视化是怎么被工程化出来的

背景

最近我在给团队找一套能稳定产出高质量可视化的方案，试到一个开源 skill，叫 Lieflat Charts。同一份数据，不给 Agent 这套 skill，它很容易回到默认蓝、渐变色和拥挤图例。加上以后，出图就像换了一个人。

我一开始以为，这个项目只是收了一批漂亮模板。把仓库翻完后才发现，模板只是其中一部分。项目还花了很多力气，让 Agent 知道怎么选、怎么参考、最后怎么检查。

这次我主要看了 SKILL.md、49 张图型的目录、三个 gallery、设计 token、12 套报告模板和提交历史。拆解过程还参考了另一份 AI 分析，其中提到 EMNLP 2024 Findings 的 AcademiaChart，以及 2026 年发表在 IEEE 可视化期刊上的 When Users Don’t Specify。这里把我觉得最值得学的部分记下来。

AI 默认生成的图为什么容易平庸

AI 出图很容易把需求压成一个图型名：看到分类比较就想柱状图，看到占比就想饼图，然后把数据塞进图表库的默认配置。问题是，高频出现的图型未必适合这份数据；图型选对了，字体、留白、标签和颜色也可能把结果毁掉。

拆完以后，我把这类问题归成三种：

选型太随手：占比就画饼图，没看数据的真实形状。
执行不稳定：颜色没有约束，标签互相遮挡，一刷新动画又变了。
表达没判断：标题写“收入柱状图”，却不告诉读者该看哪个变化。

Lieflat Charts 没有停在“怎么把图画漂亮”这种建议上，而是分别做了选型流程、代码约束和检查项。

拆解

选图先问数据形状和阅读时间

catalog.md 给 49 张图分别挂上数据形状、使用场合和阅读时间。选型时不先问“要什么图”，而是先问：这是带正负的分类数值，还是多对一归属？读者只看 3 秒，还是愿意凑近看半分钟？

所以，“带正负的分类数值”会指向 G10，“多对一归属”会指向 L5 或 L12，“逐事件时刻分布”会指向 L10。流程还要求至少比较 3 个候选，写下其他图为什么不合适。这一步就是防止 Agent 直接抄手边最近的模板。

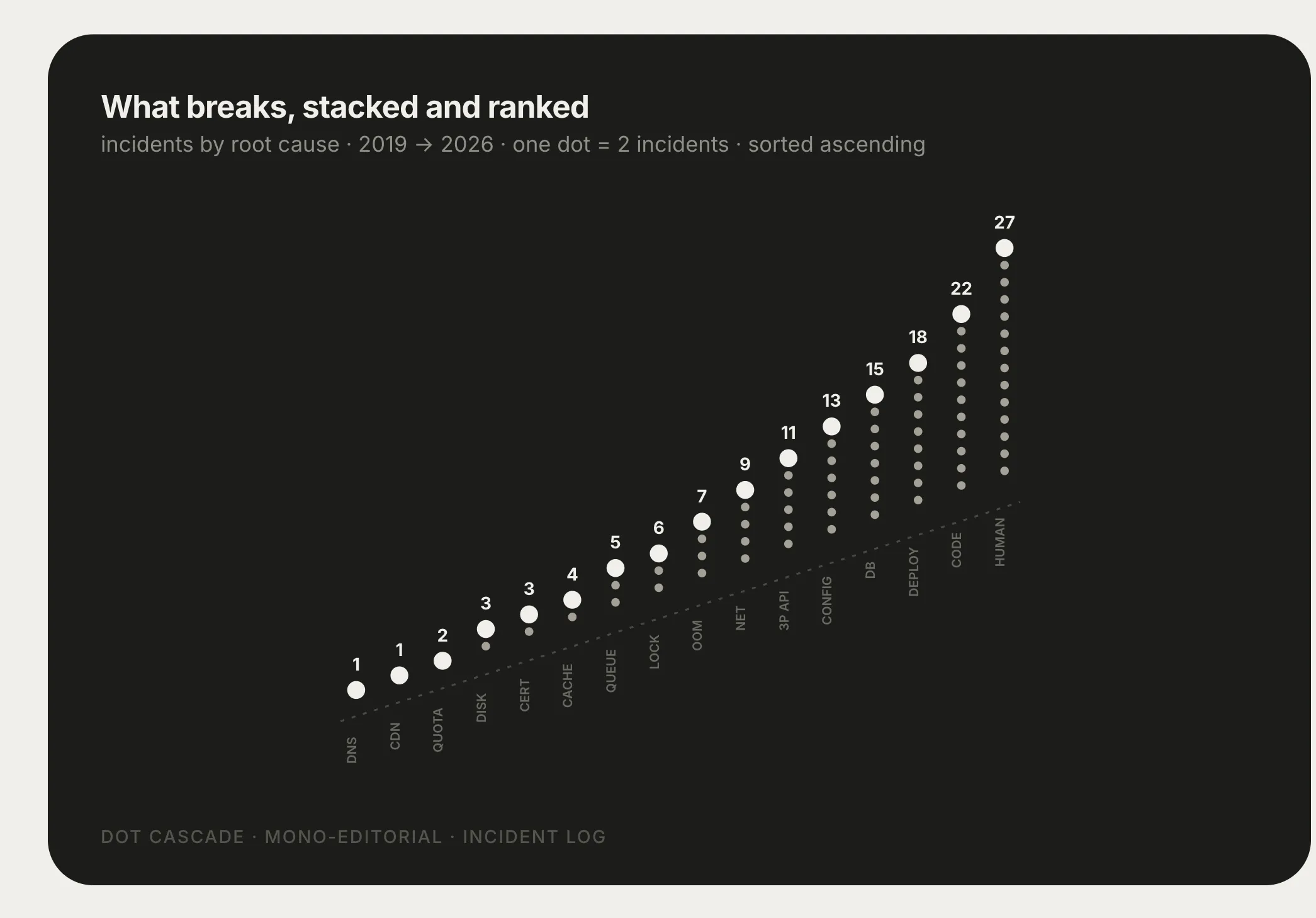

Lupi 系使用发丝线、逐条记录和大量留白，适合细读

Lupi 系把原始记录摊开，线条细，留白多，默认给读者约 30 秒。

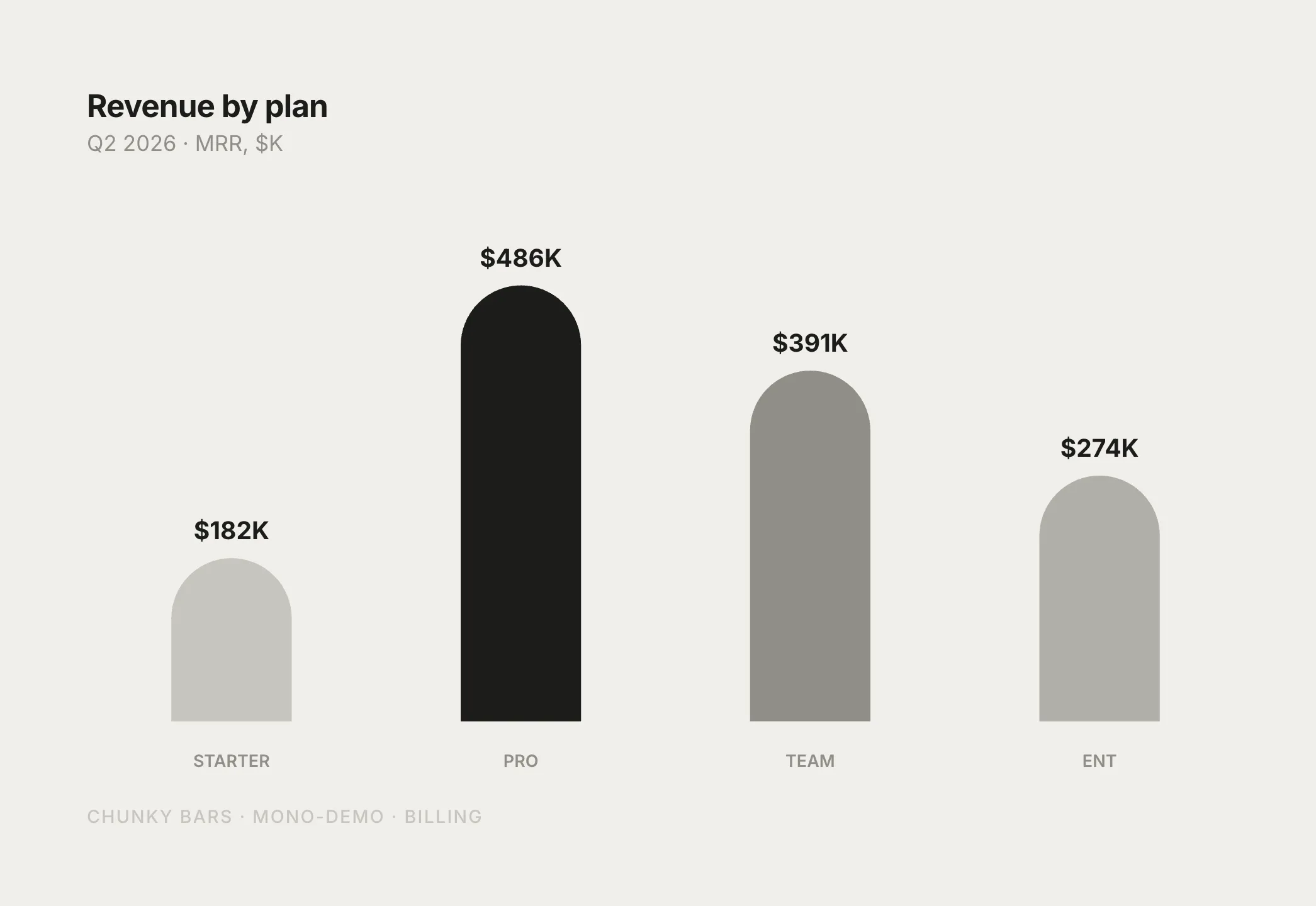

Glance 系使用粗柱、大数字和提前聚合，适合快读

Glance 系会提前聚合数据，用粗柱、大数字和强对比让人快速判断。很多图表系统只分“静态”和“交互”，这个项目却把“读者愿意给几秒”放进了选型主键。这个变化对我很有用：图不是画完就结束，它必须在有限时间里让人看到一个判断。

小数据怎么画出密度

这是我拆完后最想带走的部分。数据只有几个百分比时，常规做法是画几根柱子，结果很空。Lieflat 的处理方式是“单位分解”：把聚合数拆回可数的真实单位。

看 Ballot Tally（L15）的实现代码，多选题每个选项画满 100 根发丝刻度（节选，去掉了动画属性）：

for (let k = 0; k < 100; k++) {
  const x = 28 + k * 3.44, picked = k < v;
  const h = picked ? 12 + rnd(k+1, i+2) * 5 : 4.5 + rnd(k+1, i+5) * 2;
  el(s, 'line', { x1: x, y1: base, x2: x, y2: base - h,
    stroke: picked ? INK : '#CFCEC7', 'stroke-width': picked ? .9 : .55 });
}

46% 就是前 46 根刻度变黑、变高、变粗，每第 10 根加一个标记。底部明确写着 ONE TICK = ONE RESPONDENT。Hundred Field（L14）则把占比拆成 100 个点，用黄金角 137.508° 排成四个簇。

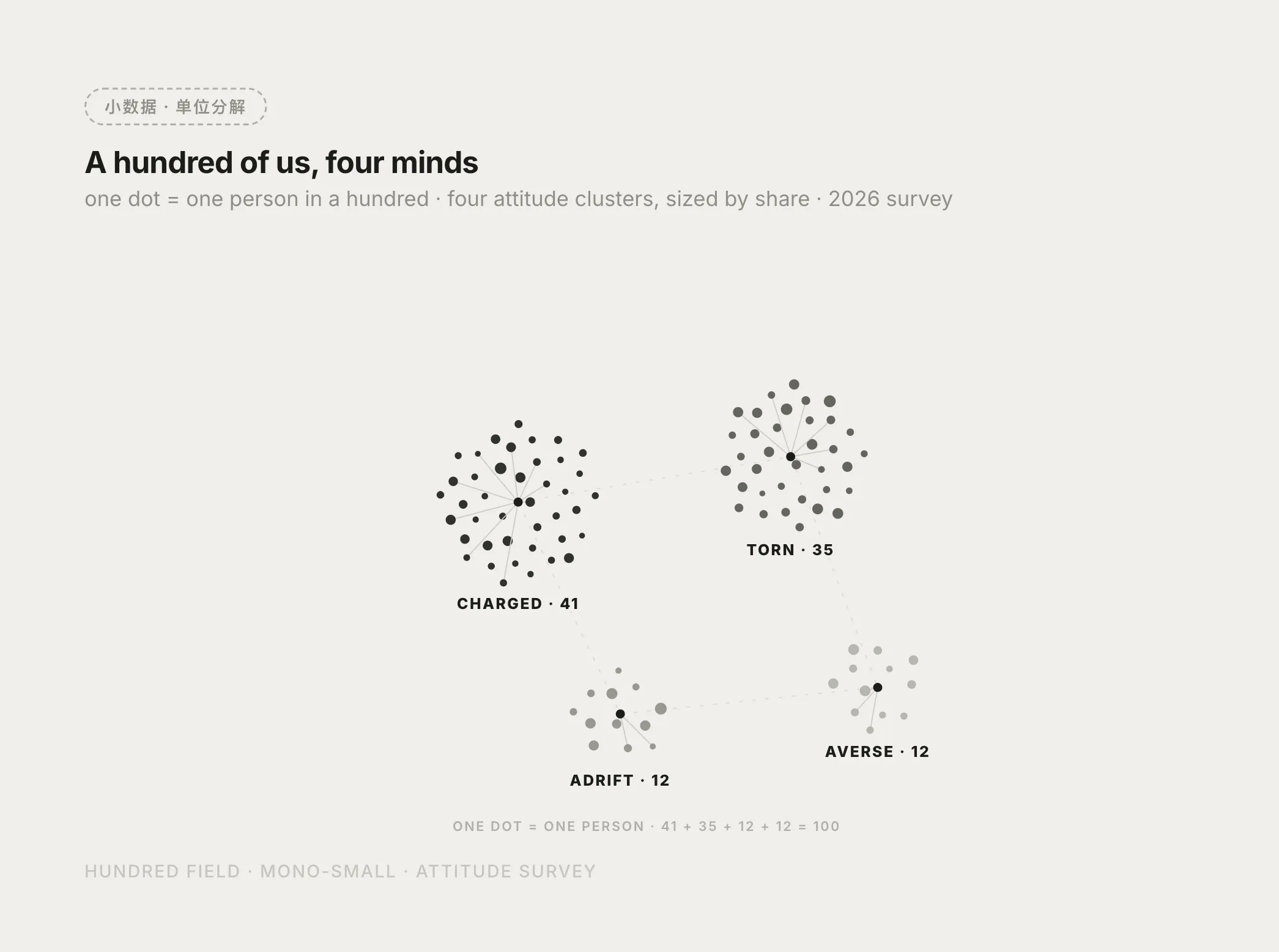

Hundred Field 把占比还原为 100 个可数的人

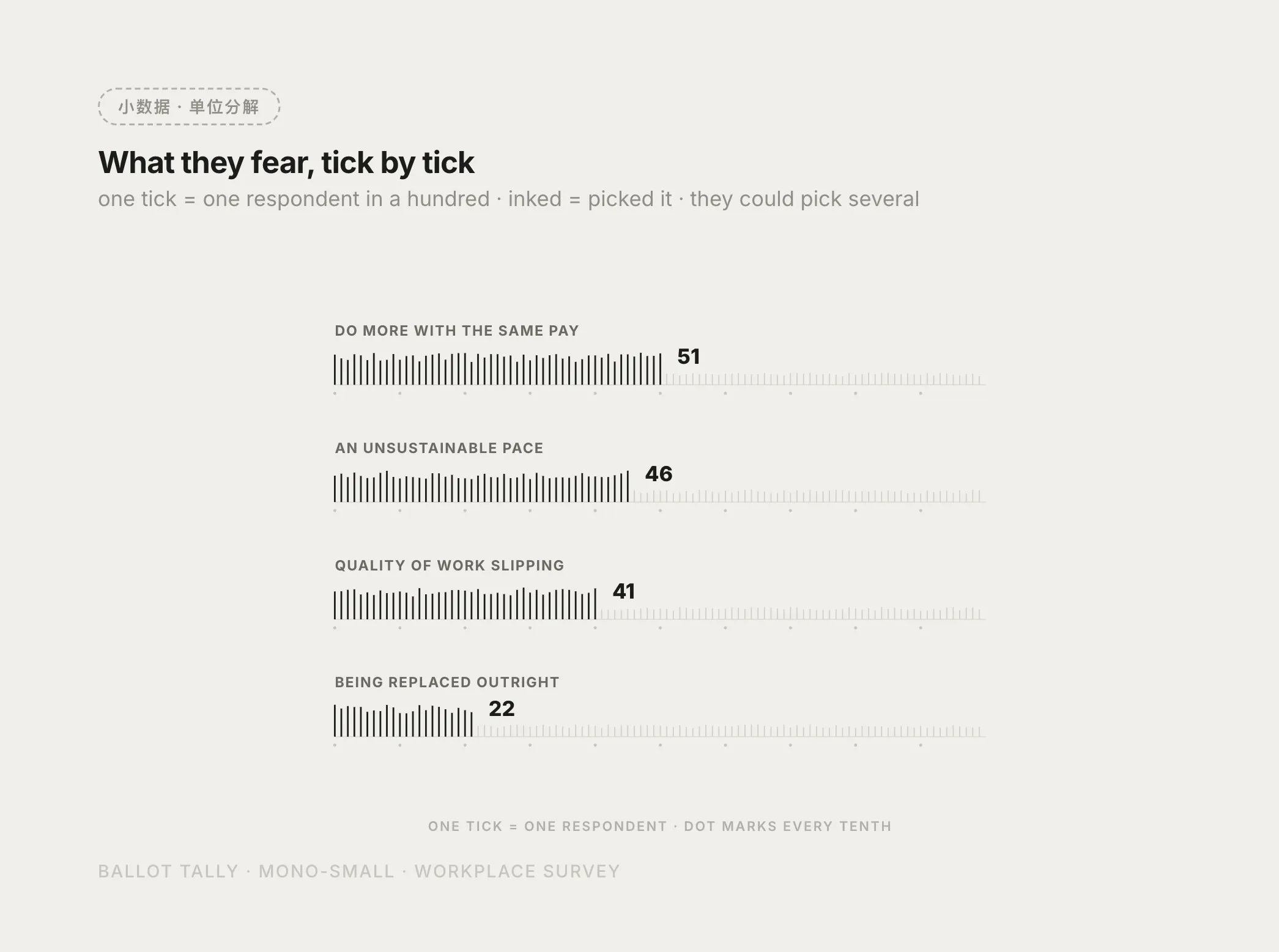

Ballot Tally 用 100 根刻度表示 100 位受访者

这里有一条边界：只能拆真实单位，不能把不存在的个体补出来。如果四舍五入后加起来不到 100，要在底注里说明差额。这条规则让创意没有跑到数据前面。

另一半密度来自“环境家具”：账本纸横线、虚线导轨、刻度环、网格和旁注引线。这些元素不编码新数据，但它们帮读者建立尺度和阅读顺序。以前我会下意识地把这些当成装饰，拆完后才发现，小数据图只画数据和一根底线，大概率就会显得寒酸。

把品味写进可执行约束

mono-tokens.js 只有 177 行，却是 Mono 风格的唯一正本。纸灰和炭黑是两端，中间放 7 级灰阶；字体、字重、卡片骨架和动画参数也在同一个文件里。其他文件和它冲突时，以 token 为准。

里面有几条很硬的规则：最重要的数据用最黑的一级；不用渐变、阴影和发光；柱状图不断轴。演示数据也不用 Math.random()，而是用确定性伪随机 rnd(i,k)。注释写得很直接：“刷新必须长一样，否则截图、录屏、回归对比全部失效。”

我原本把统一感全归功于这些约束。后来反过来看了一遍，发现这个因果不完整：约束能防止图变丑，但它不会自动产生好的图型。那部分来自 49 张已经被设计出来的模板。

彩色版更容易看出这套工程思路。Porcelain 用同一色相的明度表达顺序；Palm 用少量色相区分类目，琥珀色只给主角；Wire 让灰阶承担数据，荧光橙只出现在少量强调位置。类目超过 6 个时，直接退回灰阶。

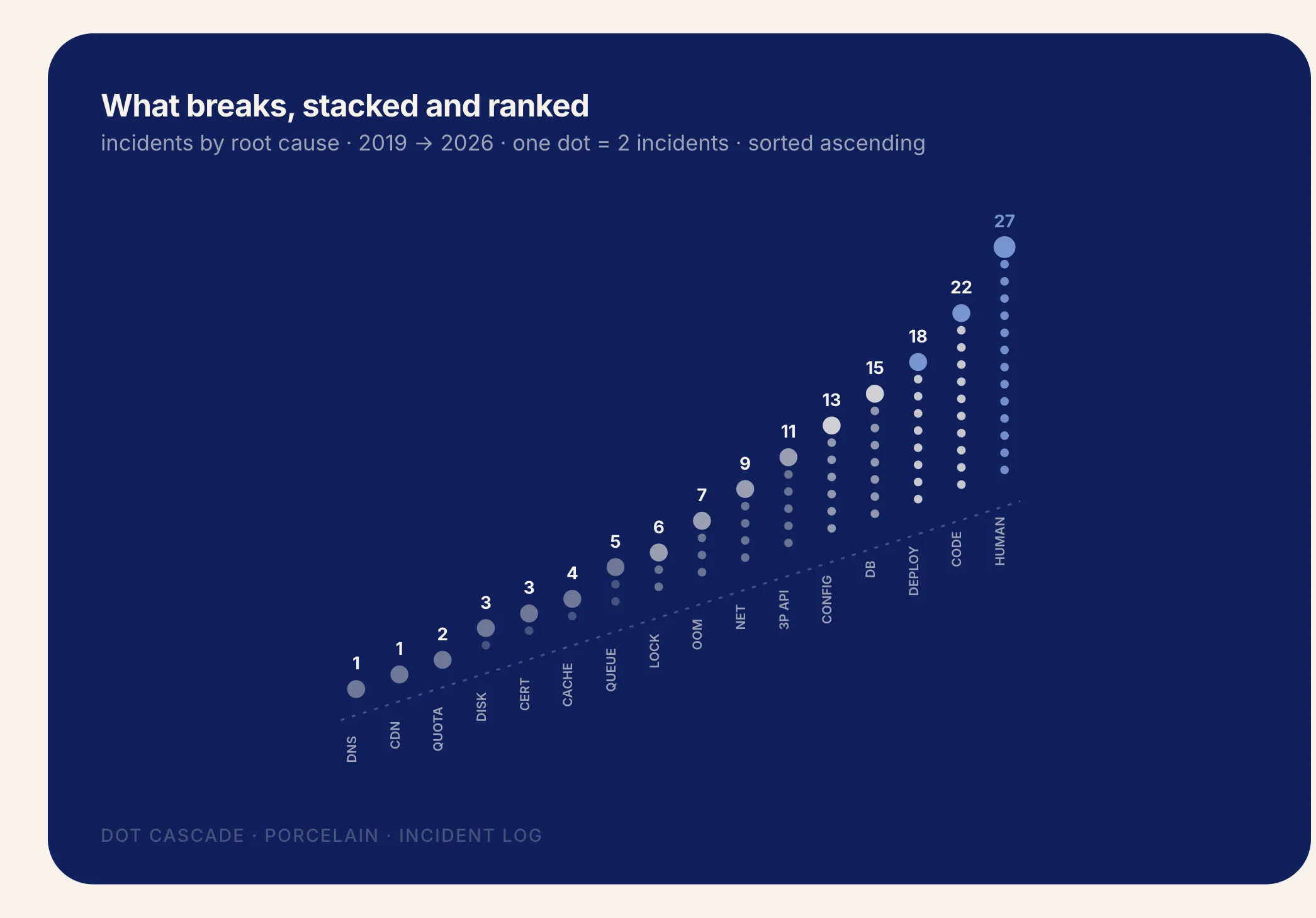

Porcelain 用蓝色明度梯表达顺序

Palm 用低饱和绿褐色系，琥珀色只留给主角

Wire 让灰阶承担数据，荧光橙只做少量强调

换成淡彩色后，原来在灰阶下看得见的 0.5px 发丝线很容易消失。所以 color-presets.js 里还有一条 INK_BOOST：线宽乘 1.8，透明度设下限。这不是一个可选的美化参数，它是为了保住可读性。

错误怎么变成规则

这个仓库最像工程项目的地方，是它会把返工记录下来。每遇到一类错误，就补一条明确的拒绝规则或检查项。

第七节的“什么时候说不”会拒绝断轴柱、发光、玻璃拟态和 3D。给纯装饰元素加 hover 也会被拒绝，因为“给没有内容的元素加 hover 是欺骗”。
交付前有 14 条自检。最后一条不检查“像不像”，而是问：放回原 gallery 的卡片旁边，还是不是同一个模板家族？
catalog.md 保留了“已移除图型”。Slope Beads 因为交叉斜线影响阅读被删除，文档还专门提醒“不建议按原样恢复”。
失败案例会直接写回 SKILL.md。比如 pictorial bar 曾经把“符号计数”做成“树长高”，于是留下了“抄形不抄魂 = 白做”的记录。
提交历史也能看到同样的修正。有一次专门把默认输出从报告改回图表，因为 Agent 很容易在用户没要求时，自作主张地把一张图升级成整份报告。

当用户确实要一份报告时，项目会要求先想清楚“这一页替谁说话”，再选 R01–R12。报告模板决定整页结构，页内的每张图仍然要回到 catalog.md 做选型。

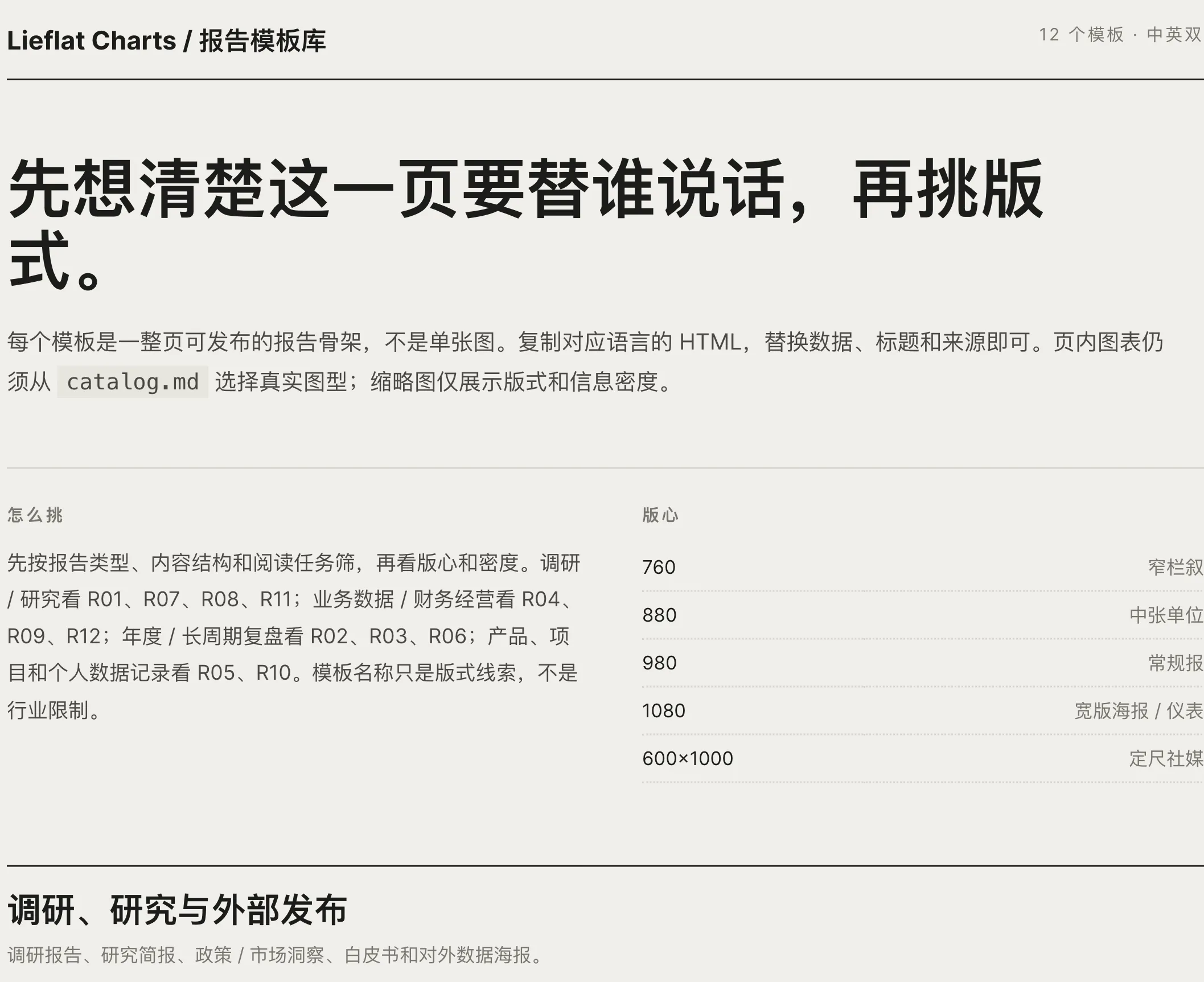

报告模板先按报告类型、内容结构和阅读任务筛选

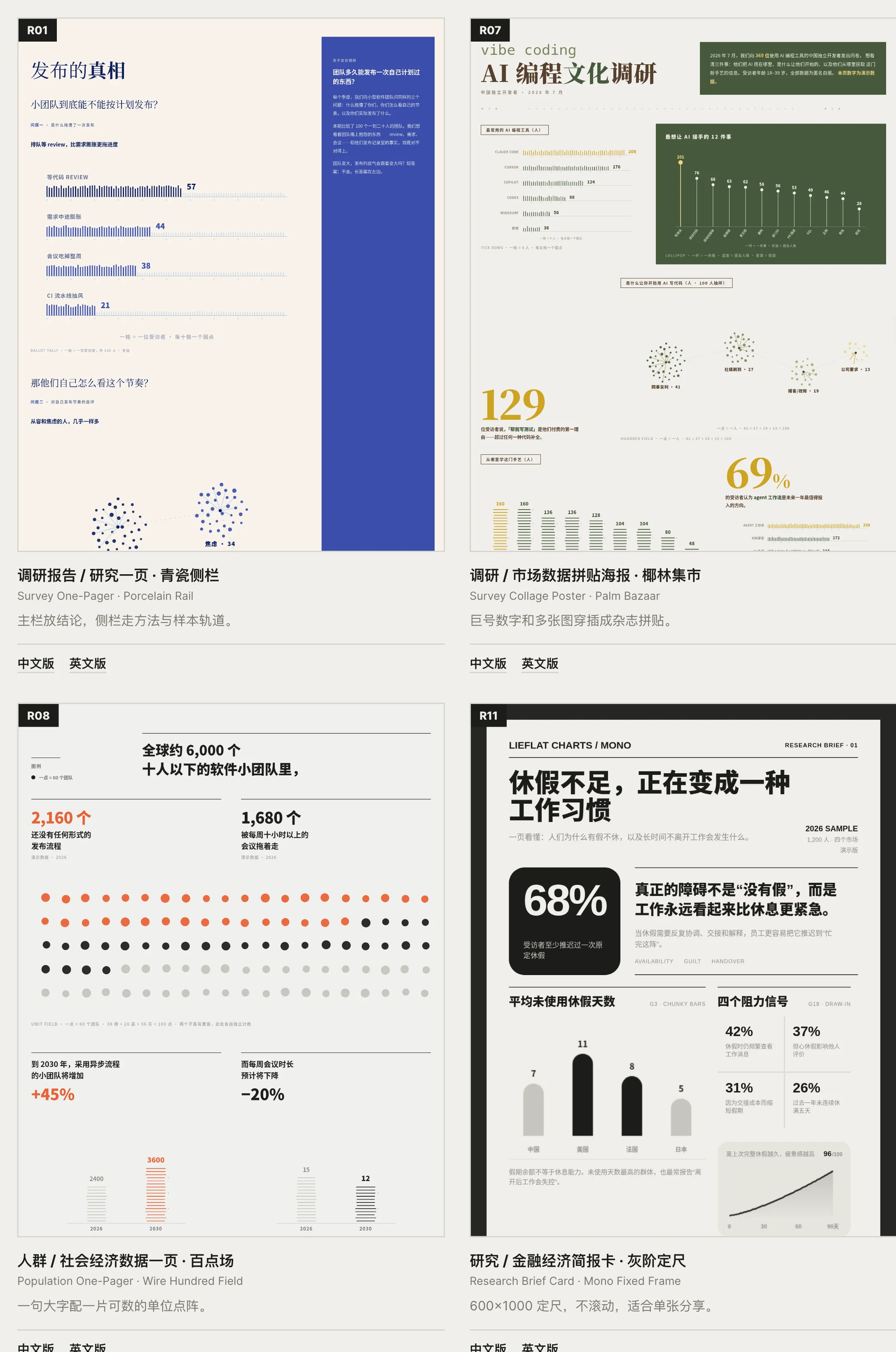

12 套模板中的四个代表：调研一页、市场拼贴、人群数据和研究简报

R04 财报模板的注释里写着，参考图是一张浅蓝色海报，但只学排版和字体，“浅蓝不学”。汉字没有合适的压缩字形，就用重黑体加收紧字距处理书脊。这个细节很能说明它的选择：先搞清楚参考图有效的结构，再把不适合当前内容的材质换掉。

拆完以后，我修正了原来的判断

我最初的结论是“好看来自约束”。拆完后，这句话需要改一下。约束主要保证结果不会太差，最终能做到什么程度，还取决于已有资产和统一规则：

49 张图型、黄金角、确定性抖动和手绘 blob，决定了最终能做到多好。这些都是已经完成的设计。只有 token，没有这批资产，产出会统一，但不会凭空变好。
候选审计、拒绝清单和 14 条自检负责挡住已经犯过的错误，避免下一次再来一遍。
字体、留白、明度和动画只认同一个 token 正本，多张图才能保持一致，不会各画各的。

还有一条必须记住的边界：项目使用 PolyForm Noncommercial License 1.0.0。可以学习、修改、分享和非商业使用；商业使用需要另行取得许可。协议的写法可以学，不等于模板和代码可以直接搬进商业项目。

后面做自己的 Skill 时，我准备直接用这些规则

选图时先看数据形状和阅读时间，不要一上来就报图型名。
小数据需要密度时，先看能不能拆成真实单位，再用导轨、刻度和旁注建立阅读尺度。
审美约束不能只写“建议”。token 要有唯一正本，错误情况要有拒绝规则，交付前要有自检。
每次返工后，补一条规则或一条“已移除”记录。记录多了，才会变成稳定能力。
学参考图时，先写清每个位置、长度、角度、面积和明度在表达什么。这个问题答不出来，就别急着抄形。

下一步，我会按这个思路起草自己的创意可视化 skill。不同美学分开管，每套都有自己的 token 正本，不往一个文件里硬塞。
