【精】如何用D3.js画一个可交互的关系图

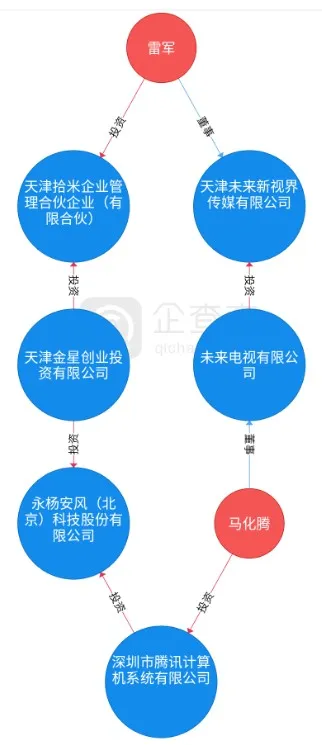

我们需要实现一个体现人物关联关系的可交互的图形，类似这样：
要求：
1、每个节点都是可以拖动的，且拖动的时候，与该节点关联的线条、箭头，都要随之同步移动；
2、页面要支持缩放和平移；
3、点击节点和线条上的文字，可以在页面底部显示其他相关的信息。
虽然目前有一些开源组件可以实现大致的效果(比如vis.js)，但是我们考虑到后续需求可能存在一些比较特殊的个性化内容，为了增加我们的自定义能力，准备考虑用D3.js来自己实现这个图。
接下来就对里面的每一块内容进行拆分，分析其实现方案。
数据结构
关系图的数据结构，基本上都是类似的，主要分为节点和关系线条两部分。
节点(Node)
节点的数据部分，要注意给每一个节点设置一个唯一的id，因为后面其他元素的定位、交互，都要依赖这个唯一id。
另外这个图的层级是预先排版好的，每个节点都有确定的层级，因此每个节点还需要带有一个depth属性。
[{
id: 1,
name: '雷军',
type: 'person',
depth: 0,
},
{
id: 2,
name: '天津拾米企业管理合伙企业(有限合伙)',
type: 'company',
depth: 1,
},
{
id: 3,
name: '天津未来新世界传媒有限公司',
type: 'company',
depth: 1,
},
{
id: 4,
name: '马化腾',
type: 'person',
depth: 2,
},
{
id: 5,
name: '深圳市腾讯计算机系统有限公司',
type: 'company',
depth: 2,
},
]关系(Relationship)
关系数据，需要包含关系线条的起止节点id，以及这个关系的类型(用于后面画关系中间的标签内容)：
[{
from: 1,
to: 2,
type: 'invest'
},
{
from: 1,
to: 3,
type: 'executive'
},
{
from: 3,
to: 4,
type: 'executive'
},
{
from: 4,
to: 5,
type: 'invest'
},
{
from: 5,
to: 2,
type: 'invest'
}
]计算节点的坐标
因为展示的时候是按照层级展示的，因此需要先计算好每个节点在页面上的坐标。
逻辑就是将同一层级的节点筛选出来，然后根据该层级的节点数量以及画布宽度，计算每个节点的位置。
function computeCoordinatesForNodes(nodes) {
// 垂直高度
let verticalHeight = 100;
// 水平间隔
let horizontalWidth = 100;
// 先按照层级拆分数据
let depths = [];
nodes.forEach(node => {
let depth = node.depth;
if ('undefined' === typeof depths[node.depth]) {
depths[node.depth] = [];
}
depths[node.depth].push(node);
});
let nodesWithCoordinates = [];
// 单个节点占据的区域范围高度，这个是全局固定不变的
let singleNodeAreaHeight = (options.grid.height - options.grid.paddingTop * 2) / depths.length;
for (let i = 0; i < depths.length; i++) {
// 单个节点占据的区域范围宽度，这个每一行都不一样；但是同一行的是相同的
let singleNodeAreaWidth = (options.grid.width - options.grid.paddingLeft * 2) / depths[i].length;
for (let j = 0; j < depths[i].length; j++) {
// 这个画个图好理解一些
let nodeX = options.grid.paddingLeft + (j + 0.5) * singleNodeAreaWidth;
let nodeY = options.grid.paddingTop + (i + 0.5) * singleNodeAreaHeight;
depths[i][j]['x'] = nodeX;
depths[i][j]['y'] = nodeY;
nodesWithCoordinates.push(depths[i][j]);
}
}
return nodesWithCoordinates;
}页面元素
由于这个关系在极限数据下，也不会太多，因此我们选择用SVG来作为底层实现方案，这样便于操控。
因此页面上的元素，也是利用的SVG的各种元素来实现的。
圆(circle)
通过SVG的circle元素来作图，比较简单。
function drawNodes(nodeGroups)
{
nodeGroups.append('circle')
.attr('r', n => {
// TODO:临时处理
return n.type === 'person' ? options.node.person.radius : options.node.company.radius;
})
.attr('fill', n => {
return n.type === 'person' ? options.node.person.backgroundColor : options.node.company
.backgroundColor;
})

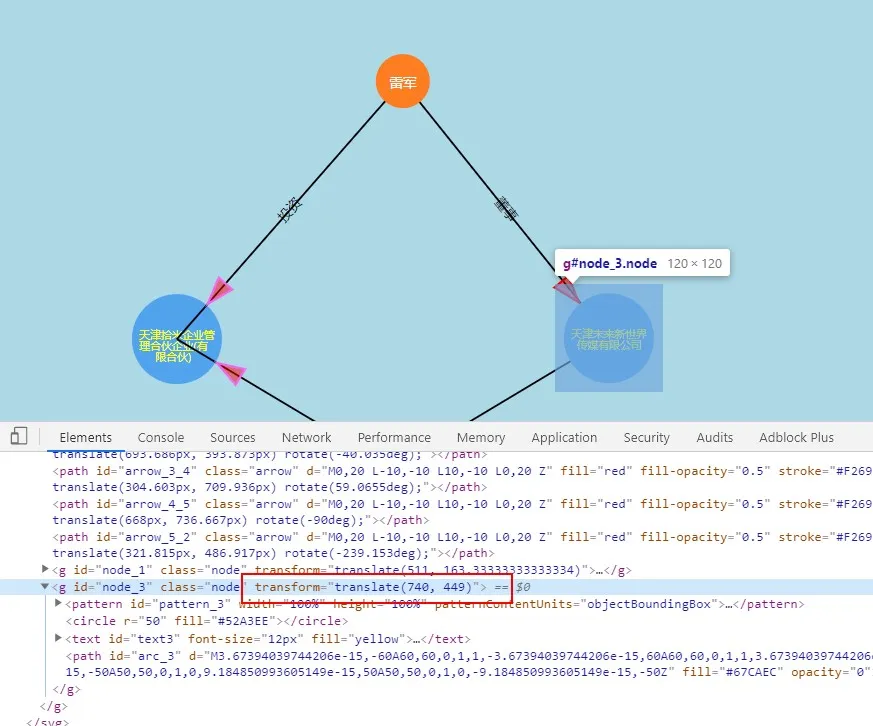

}**注意：**因为后面拖拽的时候，圆形和里面的文字是需要同步移动的，因此这里需要将每个node和文字，用一个g包裹起来：
function drawNodesAndTexts(nodes) {
let nodeGroups = getContainer().selectAll('g')
.data(nodes)
.enter()
.append('g')
.attr('id', n => `node_${n.id}`)
.classed('node', true)
.attr('transform', (d) => {
return `translate(${d.x}, ${d.y})`;
})
// 给整个组绑定拖拽事件
.call(drag());
drawNodes(nodeGroups)
drawTexts(nodeGroups)
}文本(text、tspan)
如果只是一行文本，通过text来实现即可；但是我们这个需求，因为文字内容不固定，可能有超过一行的情况，因此需要通过tspan来实现换行功能。
function drawTexts(nodeGroups)
{
nodeGroups.append('text')
.attr('id', n => 'text' + n.id)
.attr('font-size', n => {
return n.type === 'person' ? personFontSize + 'px' : companyFontSize + 'px';
})
.attr('fill', n => {
return n.type === 'person' ? 'white' : 'yellow';
})
.selectAll('tspan')
.data(n => {
return wrapTextForAbsolute(n)
})
.enter()
.append('tspan')
.attr('x', s => s.x)
.attr('y', s => s.y)
.text(s => s.content)
}上面的wrapTextForAbsolute(n)就是对文本进行换行处理，并计算换行后每个tspan的横纵坐标的函数：
function wrapTextForAbsolute(node) {
let fontSize = node.type === 'person' ? personFontSize : companyFontSize;
let textLength = fontSize * node.name.length;
let diameter = node.type === 'person' ? options.node.person.radius : options.node.company.radius;
// 如果一行放得下，就不处理了
if (diameter * 2 >= textLength) {
return [{
content: node.name,
// 文字要往左偏移
x: -node.name.length * fontSize / 2,
y: fontSize / 2
}];
}
// 直径减去1个文字的宽度，作为行宽
let lineWidth = diameter * 2 - fontSize;
// 一行能显示几个字
let wordNumber = Math.floor(lineWidth / fontSize)
let words = [];
let level = 0;
for (let i = 0; i < node.name.length; i += wordNumber) {
let word = node.name.substr(i, wordNumber);
words.push({
content: word,
x: -word.length * fontSize / 2,
y: level * fontSize
});
level++;
}
return words;
}另外，如果想要做得精细一些，计算本文的长度时，应该将中文和非中文区别对待：中文占据2个宽度单位，非中文占据一个宽度单位：
/**
* 计算文本的长度
* 数字和英文算作1个长度单位，中文算作2个长度单位
* @param {*} str
*/
export function computeLengthOfContent(str)
{
let length = 0;
for (let i = 0; i < str.length; i ++) {
let ascii = str[i].charCodeAt();
if (ascii > 127) {
length += 2;
} else {
length ++;
}
}
return length;
}线条(line)
线条通过SVG的line元素来画的，这个很简单，只需要找到和线条关联的两个节点的坐标即可。
代码如下：
function drawRelationships(relationships) {
let container = getContainer();
container.selectAll('line')
.data(relationships)
.enter()
.append('line')
.attr('x1', r => {
return nodeMap[r.from].x;
})
.attr('y1', r => {
return nodeMap[r.from].y;
})
.attr('x2', r => {
return nodeMap[r.to].x;
})
.attr('y2', r => {
return nodeMap[r.to].y;
})
.attr('from', r => r.from)
.attr('to', r => r.to)
// 直线是【一维】的东西，没有任何的【宽度】，所以fill在这里丝毫不适用
// 所以这里需要用到stroke、stroke-width
.attr('stroke', 'black')
.attr('stroke-width', '2px')
}两个节点之间有多条线怎么画？
// TODO
箭头(path)
这是一个相对较难的部分。
箭头其实是由一个几何三角形构成的，一开始我是准备算出每个箭头的三角形的三个顶点的坐标，然后去作图。后来经过尝试，发现这样做非常麻烦，因此准备换一种实现思路。
由于每个箭头都是固定大小的，因此我们可以预先在(0, 0)这个坐标点画好箭头，然后通过平移+旋转的方式，将其移动到正确的位置进行展示。
画箭头的代码大致如下：
function drawArrows(relationships) {
let container = getContainer();
container.selectAll('path')
.data(relationships)
.enter()
.append('path')
.attr('id', r => `arrow_${r.from}_${r.to}`)
.attr('d', r => {
// TODO:待优化提取
return `M0,20 L-10,-10 L10,-10 L0,20 Z`;
})
.attr("fill", "green")
.attr("fill-opacity", 0.5)
.attr("stroke", "red")
.attr("stroke-width", 2.5)
.style("transform", r => {
let transform = getCoordinatesForArrows(r);
return `translate(${transform.translateX}px, ${transform.translateY}px) rotate(${transform.rotate}deg)`;
})
}上述代码的关键，是getCoordinatesForArrows(r)这个函数，该函数计算出了箭头移动和旋转所需的数据，其原理是通过将箭头依附的线条平移到原点，然后通过三角函数算出箭头方向和坐标轴的夹角，进而算出所需的数据。

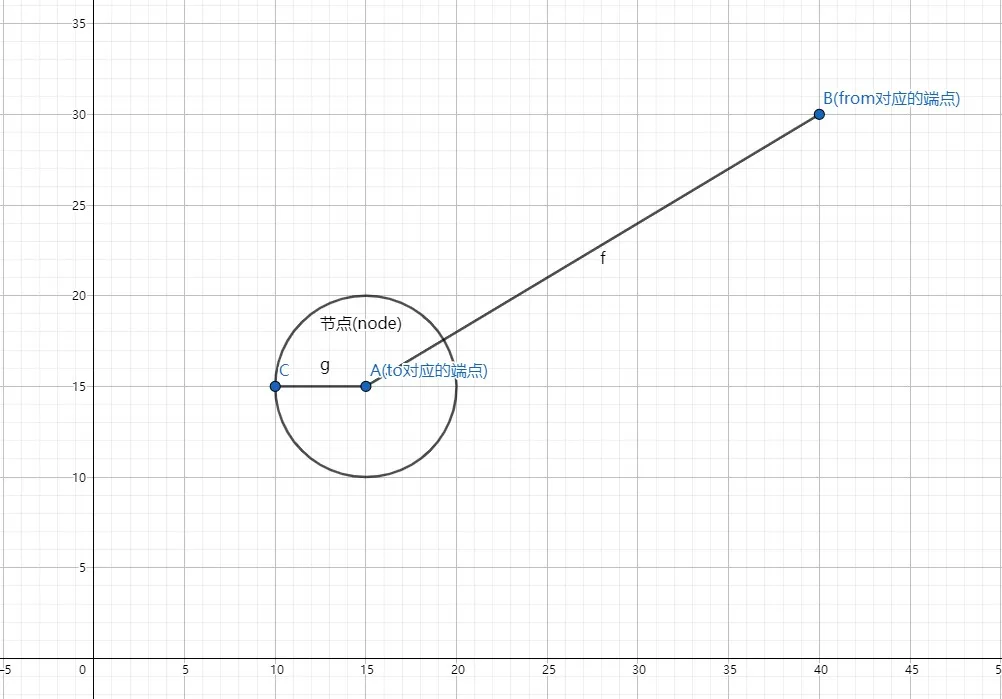

比如箭头依附的线条的真实位置是这样的：

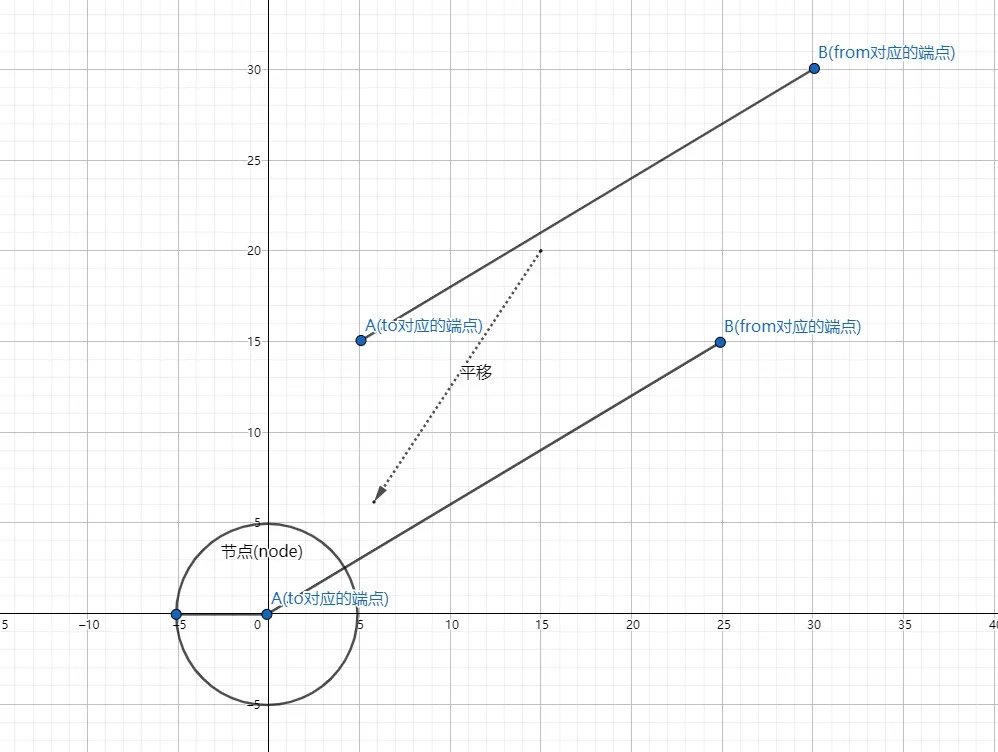

我会先对其进行平移，将线条终点，即图中的点A移动到原点(0, 0)，类似这样：
平移后，计算A和X轴的夹角，就非常方便了，直接用B平移后的x、y值就可以算出来。
算出来这个夹角后，我将其应用到箭头三角形，对其旋转，则可以保证箭头的方向和线条是一致的；然后我再给箭头，根据点A的原始坐标值，做一个平移，就可以让箭头位于点A附近了。
具体的代码如下(我为了在后面的拖拽交互中复用代码，因此对代码做了一个抽离，抽出了computePositionForArrow这个复用函数)：
function getCoordinatesForArrows(link) {
let radiusOfNode = nodeMap[link.to].type === 'person' ? options.node.person.radius : options.node.company.radius;
let fromX = nodeMap[link.from].x;
let fromY = nodeMap[link.from].y;
let toX = nodeMap[link.to].x;
let toY = nodeMap[link.to].y;
return computePositionForArrow(radiusOfNode, fromX, fromY, toX, toY)
}
function computePositionForArrow(radiusOfNode, fromX, fromY, toX, toY)
{
// 三角形中心的长度
// TODO:待计算精确的三角新中心位置
// TODO:为什么和10相差这么大？
let centerLengthOfTriangle = 22;
// 箭头的中心和节点的中心的距离
let centerBetweenTriangletoNode = centerLengthOfTriangle + radiusOfNode;
// 线上面的这条边的长度
let lengthOnTheline = 100;
let offset = {
x: toX,
y: toY
}
let totalLineLength = Math.sqrt(Math.pow(fromX - toX, 2) + Math.pow(fromY - toY, 2));
let xB = onlineX = (fromX - toX) * lengthOnTheline / totalLineLength + toX;
let yB = onlineY = (fromY - toY) * lengthOnTheline / totalLineLength + toY;
// 通过将A平移到原点，计算AB与X轴正向轴的夹角，这是三角形需要旋转的角度
// 为了方便演示，这里重新用其他变量表示
xB = xB - offset.x;
yB = yB - offset.y;
// 平移的角度，比如transform: rotate(45deg);
let tanB = yB / xB;
let rotate = Math.atan(tanB) / (Math.PI / 180);
let translateX = (fromX - toX) * centerBetweenTriangletoNode / totalLineLength + toX;
let translateY = (fromY - toY) * centerBetweenTriangletoNode / totalLineLength + toY;
// 注意：
// 1.网页上的坐标系，和平时的二维坐标系有个区别，Y轴是向下为正的
// 2.rotate的正和负，方向是不一样的：若角度为正，则顺时针方向旋转，否则逆时针方向旋转。
rotate = rotate >= 0 ? rotate - 90 : rotate + 90;
// 当线条上的点的Y值大于toNode的Y时(即线在点下方，toY < fromY)，就需要对角度做反向处理
if (toY < fromY) {
rotate -= 180;
}
// rotate += 90;
return {
translateX, translateY, rotate
}
}线条上的文字(text)
一开始我又陷入误区了，准备去计算这个文字标签的详细的偏移量，然后感觉我这个方案似乎不对，和之前刚开始画三角形箭头的时候一样，我又走入歧途了。
其实这个文字标签，完全可以利用三角形的思维，先把方框画好，然后再将这个方框偏移到原点，然后计算线条中点到原点的偏移量，对方框进行偏移，就可以实现所需的效果了。
我把这个叫做中心点思维。
画text标签的代码如下：
/**
* 画关系线条上的文本标签
*/
function drawRelationTags(relationships) {
let container = getContainer();
// 不能直接selectAll('text')，因为页面上已经有其他的text了
container.append('g').selectAll('text')
.data(relationships)
.enter()
.append('text')
.attr('id', r => `tag_${r.from}_${r.to}`)
.attr('font-size', n => {
return options.relationship.text.fontSize;
})
.attr('fill', n => {
return options.relationship.text.color;
})
.attr('x', r => {
let position = initializeTag(r);
return position.x;
})
.attr('y', r => {
let position = initializeTag(r);
return position.y;
})
.attr('transform', r => {
let transform = computeCoordinateForRelationTag(r)
return `translate(${transform.x}, ${transform.y}) rotate(${transform.rotate})`;
})
.style('background-color', '#ADD8E6')
.text(n => {
let text;
switch (n.type) {
case 'invest':
text = '投资';
break;
case 'executive':
text = "董事";
break;
default:
text = "其他";
break;
}
console.log(text);
return text;
})
}可以看到上面的代码，有两个关键的函数，分别是：
计算文本方框初始位置(即把方框的中心偏移到原点)的initializeTag()：
/**
* 初始化标签，使其中心位于原点(0, 0)，方便后面计算偏移量
* @param {*} link
*/
function initializeTag(link)
{
let text;
switch (link.type) {
case 'invest':
text = '投资';
break;
case 'executive':
text = "董事";
break;
default:
text = "其他";
break;
}
let fontSize = options.relationship.text.fontSize;
let widthOfText = fontSize * text.length;
return {
x: -1 * widthOfText / 2,
// DEBUG:实际行高要比font-size大一些，因此这里人工做了一点补丁操作，即加了3个像素的Y轴偏移
y: fontSize / 2 - 3
}
}以及计算文本框偏移量(即计算线条中点到原点的偏移量，对方框进行偏移)的computeCoordinateForRelationTag()：
function computeCoordinateForRelationTag(link) {
// 获取线条2个端点的坐标
let from = getNodePositionById(link.from);
let to = getNodePositionById(link.to);
// 线条的中点坐标
let middle = {
x: (from.x + to.x) / 2,
y: (from.y + to.y) / 2
}
// 确定旋转的角度
let relativeLinePosition = {
x: from.x - to.x,
y: from.y - to.y
}
let tan = relativeLinePosition.y / relativeLinePosition.x
// 和X轴的夹角
let angle = Math.atan(tan) / (Math.PI / 180)
return {
x: middle.x,
y: middle.y,
rotate: angle
}
}节点嵌入图片
网上找了一个例子：
<?xml version="1.0" encoding="utf-8"?>
<svg version="1.1" xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" xml:space="preserve">
<defs>
<pattern id="avatar" width="100%" height="100%" patternContentUnits="objectBoundingBox">
<image width="1" height="1" xlink:href="http://userimg.yingyonghui.com/head/24/1458708838143/5426424.png-thumb"/>
</pattern>
<style>
circle, rect {
stroke: #ff9900;
stroke-width: 5px;
}
</style>
</defs>
<g>
<circle cx="100" cy="100" r="50" fill="url(#avatar)"/>
<rect x="200" y="50" rx="20" ry="20" width="100" height="100" fill="url(#avatar)"/>
</g>
</svg>这里有个实战案例，还涉及了图片的自适应高宽问题：
https://blog.csdn.net/weixin_30571465/article/details/95628764
然后项目中具体实现的代码如下(给circle设置fill属性的代码就省略掉了)：
function drawImages(nodeGroups) {
nodeGroups.append('pattern')
.attr('id', n => {
return `pattern_${n.id}`;
})
.attr('width', n => {
return '100%';
})
.attr('height', n => {
return '100%';
})
// 使pattern内部元素的定位，相对于pattern的边界盒子来定位，这样方便操控
.attr('patternContentUnits', 'objectBoundingBox')
.append('svg:image')
// 高宽匹配，避免图片高宽比例差距较大的时候，出现填充不满的现象
// 不过这样可能导致图片被拉伸，因此最好还是预先处理好图片，弄成高宽比1:1的
.attr('preserveAspectRatio', 'none')
.attr('xlink:href', n => {
// TODO:测试的时候，先随便写个图片地址
return 'http://i.thsi.cn/images/zcx/development/CPI.jpg';
})
.attr('width', n => {
return 1;
})
.attr('height', n => {
return 1;
})
}交互
页面的缩放与平移(zoom)
缩放和平移用D3的zoom实现，也是比较简单的。
注意要把页面所有元素放入一个g中，即下面的container中。
function initZoom()
{
let svg = getSVG();
let container = getContainer();
let zoomHandler = new d3.zoom()
// 缩放限制
.scaleExtent([0.1, 10])
// 拖拽的范围限制，从左上角坐标到右下角坐标
.translateExtent([[-100, -100], [options.grid.width + 90, options.grid.width + 100]])
.on('zoom', () => {
container.attr('transform', d3.event.transform) // 添加缩放功能
})
svg.call(zoomHandler)
}平移动画
通过CSS的transform和transition来实现。
不过要注意的是，D3对transition做了封装，不能直接用类似attr(‘transition’, ‘all 2s’)的这种写法，而是应该这样：
/**
* 移动视图
* @param {*} x
* @param {*} y
*/
function moveView(x, y)
{
let transition = d3.transition()
.duration(1500)
.ease(d3.easeLinear);
getContainer()
.transition(transition)
.attr('transform', `translate(${x}, ${y})`)
}拖拽(drag)
这个交互是耗时最久的部分。
虽然D3提供了drag拖拽交互，但是那是针对单个元素的，而我们的拖拽，要保证节点、节点内部的文字、和节点关联的线条、和节点关联的箭头，都同步移动。这样要控制的数据就比较多了。
参考上面画圆(circle)部分的代码，我们是将圆和里面的文本放入了一个g标签中，然后对这个g标签绑定了拖拽事件：
function drawNodesAndTexts(nodes) {
let nodeGroups = getContainer().selectAll('g')
.data(nodes)
.enter()
.append('g')
.attr('id', n => `node_${n.id}`)
.classed('node', true)
.attr('transform', (d) => {
return `translate(${d.x}, ${d.y})`;
})
// 给整个组绑定拖拽事件
.call(drag());
drawNodes(nodeGroups)
drawTexts(nodeGroups)
}我们会在这个drag()函数里面，去动态修改相关元素的坐标信息：
function drag()
{
return d3.drag()
.on('drag', move)
}
function move(d)
{
let x = d3.event.x,
y = d3.event.y;
if (!inBoundaries(x, y)) {
return false;
}
// 调试用，将当前鼠标坐标显示在页面上
d3.select('#coordinate').html(`x=${x}, y=${y}`)
// 设置circle和text的位移
let element = d3.select(this);
element.raise()
.attr('transform', () => {
return `translate(${d.x = x}, ${d.y = y})`;
})
// 设置line的位移
let id = element.attr('id');
if ('undefined' === typeof id) {
return;
}
let idInfo = id.split('_')
if ('undefined' === typeof idInfo[1]) {
return;
}
id = idInfo[1];
// 【经验教训】通过属性筛选元素，属性的值(即下面的id)必须是一个字符串，不能是数字
d3.selectAll(`line[from="${id}"]`)
.attr('x1', x)
.attr('y1', y)
d3.selectAll(`line[to="${id}"]`)
.attr('x2', x)
.attr('y2', y)
// 设置三角形箭头的位移
let radiusOfNode;
id = parseInt(id)
data.relationships.forEach(r => {
// 箭头元素的ID
let arrowId = `arrow_${r.from}_${r.to}`;
let transform;
let needTransform = false;
if (r.from === id) {
needTransform = true;
let toNode = nodeMap[r.to];
radiusOfNode = nodeMap[r.to].type === 'person' ? options.node.person.radius : options.node.company.radius;
transform = computePositionForArrow(radiusOfNode, x, y, toNode.x, toNode.y)
} else if (r.to === id) {
needTransform = true;
let fromNode = nodeMap[r.from];
radiusOfNode = nodeMap[r.to].type === 'person' ? options.node.person.radius : options.node.company.radius;
transform = computePositionForArrow(radiusOfNode, fromNode.x, fromNode.y, x, y)
}
if (needTransform) {
d3.select(`#${arrowId}`)
.style("transform", (oldR) => {
return `translate(${transform.translateX}px, ${transform.translateY}px) rotate(${transform.rotate}deg)`;
})
}
});
}
function inBoundaries(x, y)
{
// DEBUG:临时写死，后面再修改
let r = 10;
return (x >= (0 + r) && x <= (options.grid.width -r))
&& (y >= (0 + r) && y <= (options.grid.height -r))
}边框透明
直接在g里面添加一个圆弧(arc)即可，且因为节点的偏移是作用在g上面的，这个圆弧画好后，不用单独设置偏移，会自动根据g的位置进行定位，很方便。
边框旋转
灰化
灰化的实现也比较简单，只需要根据逻辑获取对应的数据，然后找到对应的页面元素，修改其样式属性即可。
动画播放
点击
这里会遇到一个问题：当存在元素叠加的时候(比如节点和里面的文字)，点击事件如何绑定？
绑定到二者的父元素上面，即g上面。
另外，点击的时候，关联节点和非关联节点的样式都要重新设置过，因为你可能点击多次，之前已经灰化的节点，在下次点击后，可能是需要解除灰化的。
数据驱动的理念现在还是没有一个很好的实现方案。比如点击节点的时候，和被点击节点相关联的节点和线条不变，其他节点和线条都灰化，这个本来应该通过数据驱动的形式去实现，但是现在其实是手动获取数据，再手动去找到对应元素，然后修改每个元素的样式，这感觉并不是一个好方案。
如何将数据和页面元素解绑？
我之前给页面元素写了很多属性，后面操作数据的时候(比如找到和某个Node相关的线条的数据)，无法解绑了。
视觉效果
渐变
渐变是通过defs和linearGradient元素来预定义，然后在具体的图形元素(比如circle)中引用这个预定义的渐变来实现的。
定义
/**
* 预定义渐变色
* 这里采用线性渐变
* @param {*} nodes
*/
export function defineGradients(nodes) {
// 涨跌幅限制
let maxRate = 0.1,
minRate = -0.1;
nodes.forEach(n => {
n.rate > maxRate ? maxRate = n.rate : null;
n.rate < minRate ? minRate = n.rate : null;
});
let container = getContainer();
container.selectAll('defs')
.data(nodes)
.enter()
.append('linearGradient')
.attr('id', n => `linearGradient_${n.id}`)
.attr('x1', '0%')
.attr('y1', '0%')
.attr('x2', '100%')
.attr('y2', '100%')
.selectAll('stop')
.data(n => {
return generateGradientColor(n.rate, minRate, maxRate);
})
.enter()
.append('stop')
.attr('offset', (d, i) => {
return i === 0 ? '0%' : '100%';
})
.attr('stop-color', d => d)
}
/**
* 计算节点颜色
* https://www.bbsmax.com/A/D854XNVY5E/
* @param {*} rate
*/
export function generateGradientColor(rate, minRate, maxRate) {
if (null === rate) {
return [
data.options.node.normal.backgroundColor.default,
data.options.node.normal.backgroundColor.default
];
}
let gradient = data.options.node.normal.backgroundColor.gradient;
let minRGB = gradient[0].split(',');
let maxRGB = gradient[1].split(',');
if (minRGB.length < 3 || maxRGB.length < 3) {
alert('gradient 配置有误！')
return false;
}
let b = d3.rgb(minRGB[0], minRGB[1], minRGB[2]) // 绿
let a = d3.rgb(maxRGB[0], maxRGB[1], maxRGB[2]) // 红
let compute = d3.interpolate(b, a);
let linear = d3.scaleLinear()
.domain([minRate, maxRate])
.range([0, 1])
// 渐变需要2个颜色，因此对涨跌幅做个处理，生成2个颜色
// TODO:待移出去
let fix = rate > 0 ? 0.1 : -0.1;
let color = [
compute(linear(rate + fix)),
compute(linear(rate))
]
return color;
}引用
d3.select('rect')
.style('fill', d => {
return `url(#linearGradient_${d.name})`;
})布局
力导向
优化
重叠问题
线条上的文本重叠
比如两个线条相交，导致位于中间的文本叠加了。
这个应该可以通过层级来解决，每个元素都有一个不同的层级。
层级问题
比如线条画在了圆圈上面，没有被圆圈遮住。
// TODO
一些技巧
debugger
F11一路跟下去，不要纠结，除非你非常确定问题的原因，否则这就是最高效的调试方法。
辅助线
比如角度的辅助线
比如坐标的辅助线
debug输出函数
开发过程中的输出不要直接删掉，通过调试函数来输出，否则后面出现问题，又要重新添加调试输出，很麻烦。
可以在最终的打包工具中，写个插件，自动把调试代码删除即可。
给样式和id增加一个前缀
这样做的目的是避免和业务方自己定义的样式名/id冲突。
想法
如何理解数据驱动？
这里的关键，是要能够实现数据变更后，页面的绘图层自动随之变更。
这是通过数据监听，即观察者模式来实现的。
那么存储数据的载体是什么？如何对载体进行监听？针对数据驱动的模式，在编写视图层代码时，有哪些要注意的地方呢？
存储数据的载体是什么？
因为页面的元素可能比较多，我们自己创建一个数据结构去存储这些数据是不大现实的。
考虑到视图的变更，都是由CSS样式来决定的，因此我们完全可以利用元素的CSS属性作为数据载体。
SVG元素的样式，大多都会绑定到元素属性(attr)上，因此我们经常通过element.attr(attributeName)去获取数据，比如获取transform的值：
d3.select('#test').attr('transform')如何对载体进行监听？
可以参考Vue的实现思路：
https://www.jianshu.com/p/23180880d3aa
实现mvvm的双向绑定，是采用数据劫持结合发布者-订阅者模式的方式，通过Object.defineProperty()来劫持各个属性的setter，getter，在数据变动时发布消息给订阅者，触发相应的监听回调。
由于页面上可能存在多个同类型的元素，因此必须提前确定好规则，给每个元素绑定一个唯一的属性，便于后面根据该属性定位到该元素。
且这个唯一属性必须是和数据本身有关联的，比如数据中的id这种。
编写视图层代码的注意事项
一定要和具体数据解绑，将数据以参数的形式传入进去。
这是为了方便对具体数据监听后，可以传入变更的数据，进而触发页面的重新绘制。
问题
为什么我在第二次拖动节点时，节点会回到初始位置？
这种情况，是在我处理拖拽的时候，给节点所在的g设置transform属性时，没有同时设置节点数据的d.x和d.y时，出现的现象。
这是会出现这个问题的代码：
let element = d3.select(this);
element.raise()
.attr('transform', () => {
return `translate(${x}, ${y})`;
})这是没有问题的代码：
let element = d3.select(this);
element.raise()
.attr('transform', () => {
return `translate(${d.x = x}, ${d.y = y})`;
})原因就是如果我不设置dx = x和dy = y，那么在拖拽动作触发时，此时节点所在的g，其transform属性的值还是页面初始渲染时的值，因此节点就会跳转到初始位置了。
