开发笔记-Insight的文本与曲线布局

需求

现有实现的源码阅读

方案设计

Insight 类型的，标签最多 3 个：最大、最小、异常值

如果是显示事件类的，数据量就可能很多，而且当前 F10 的事件没有权重的属性，无法根据权重排序筛选

流程

Model：把用户的配置项转换成 echarts 配置项

由于这次仍然是用的 dvMarker，因此 Model 不用修改，直接完全沿用之前的即可。

调用 flag 初始化图形元素

模仿 flag 新增一个 annotation，这个工作量比较大。

1. 计算 flag 中 point 和 label 的相对位置

2. 算出 flag 的包围盒矩形

3. 算出 2 个曲线点的坐标

flag 的返回类型 markerRenderItemReturn ，就是 echarts 的自定义类型：

export type markerRenderItemReturn = CustomSeriesRenderItemReturn;
import { CustomSeriesRenderItemReturn } from 'echarts';

处理布局信息

只需要算 Y 轴的布局，直接全部沿用 flag 的布局，无需修改

这里有个问题：Y 轴移动后，整体的包围盒大小也是会变更的！

先不考虑这个，减少变量，不然碰撞无法静止下来。

算法

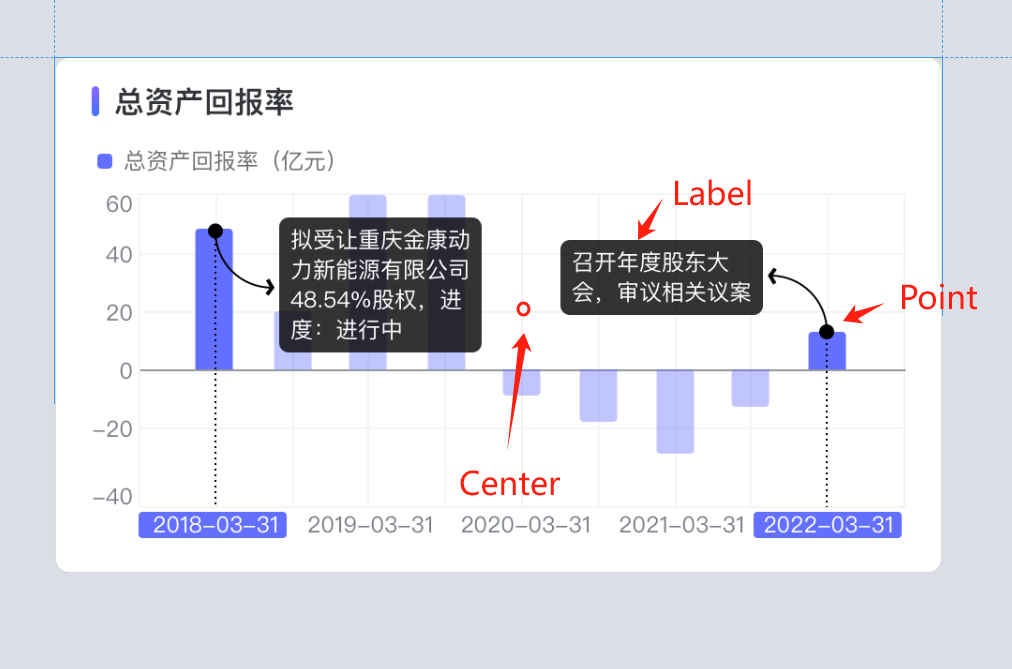

概念

P: Point 数据点的坐标

L: Label 文本标签

C: Center 画布中心点

新增的配置项

xGap：point 和 label 在 x 上的空隙，单位像素

yGap：point 和 label 在 y 上的空隙，单位像素

linkDirection: 线和 label 的连接点方向，horizontal、vertical

限制条件

数据点的 X 是不能变动的，这意味着单个注解的一侧的 x 坐标肯定是固定的

程序流程

1、内存中绘制文本 Label，计算其高宽

2、根据数据点 Point 距离画布中心 C 的位置，确定该 Insight 的文本 Label 相对数据点的绘制方向

const distanceToCenterX = abs(Px - Cx);
const distanceToCenterY = abs(Py - Cy);
const W = 画布宽度;
const H = 画布高度;
let labelDirectionX, labelDirectionY;

if (distanceToCenterX > W / 4) {
  labelDirectionX = 近C端;
} else {
  labelDirectionX = 远C端;
}

if (distanceToCenterY > H / 4) {
  labelDirectionY = 近C端;
} else {
  labelDirectionY = 远C端;
}

3、确认每个 Insight 的包围盒(Pint + Label)的大小

4、因为限制条件的缘故，X 不能动，因此调整 Y，步进算法解决重叠问题，注意设置 step 次数上限

5、仍然排不下，则根据权重，隐藏不重要的 Insight

开发准备

定义数据结构

构建开发环境

把 VISALL 最终生成的数据拷贝一份过来

SD 里面搞个 Demo 页面

找到获取所需数据的各个 API

获取文本的内容

计算文本的尺寸

计算文本+数据点的包围盒

获取画布中心点的坐标

获取画布的左上和右下的坐标(是否可以先用相对位置来计算)

Takeaways

(精)通用程序设计套路：围绕生命周期进行

• prepareXXX()：数据预处理，将用户传入的数据和配置，转为程序内部的数据结构和存储方式

• init()：初始化，如果是 View 相关的代码，一般会包括绘图、事件监听等

• update()：数据驱动变更，注意这里一般只处理纯数据，不涉及绘图

• destroy()：销毁

(精)新增一个 Series 的流程

注意，代码全部都应该写在 extension 目录下。

• 新增图元：

  • 通用图元在 src\extension\graphic 目录下，可以参考 CurveLine.ts；

  • 非通用图元放在具体的 series 目录下，比如 src\extension\series\dvTwoWayTree\shape.ts

• 数据处理：参考 src\extension\series\dvTwoWayTree\TwoWayTreeSeries.ts

• 布局计算：参考 src\extension\series\dvTwoWayTree\twoWayTreeLayout.ts

获取数据点的坐标

// canvas坐标
const coords = [api.value(0), api.value(1)];
// console.error(api, coords);

// 绝对坐标
const point = api.coord([coords[0], coords[1]]) as [number, number];
console.error(api, coords, point);

获取画布的包围盒

这是页面的像素坐标：

const gridRect = params.coordSys;

获取文本包围盒

function getTextRect(textStyle: CustomTextStyle) {
  const content = new graphic.Text(textStyle);
  const { x, y, width, height } = content.getBoundingRect();
  const padding = content.style.padding || [0, 0, 0, 0];
  return {
    x,
    y,
    // 满足富文本内边距设置
    width: width + padding[1] + padding[3],
    height: height + padding[0] + padding[2],
  };
}

如何新增图元

可以参考这次宇航实现的曲线：src\extension\graphic\CurveLine.ts

注意，新增的图元，需要先注册才能用：

https://echarts.apache.org/zh/api.html#echarts.graphic.registerShape

布局方法里面，获取的矩形框的宽度是负数，这是为什么？

宽度正负表示左右朝向，高度正负表示上下朝向

当前 dvMarker 的布局逻辑是什么样的？

• 把所有要布局的元素放到一个数组里面

• 根据设置的边距，确定文本标签可摆放的区域(一个矩形？)

• 遍历这个数组，摆放元素

• 如果放不下，则减小元素之间的间隙，然后再次摆放

• 如果重复 N 次还是放不下，则隐藏权重低的元素

如何调试 ZRender 元素？

https://datav.iwencai.com/components/paradigm-chart/docs/docs/developer-guide/debug/zrender-inspector

经验教训

没弄清楚全流程，盲人摸象

一开始我看了\src\extension\series\dvMarker 目录下的代码，以为这就是全部逻辑了，结果后面才发现，这只是布局相关的代码，而数据处理的逻辑在\src\model\series\dvMarkerSeries\DvMarkerModel.ts 里面(把用户的配置项转换成 echarts 配置项)，真正到了 extension 下面时，其实各个子元素的定位数据已经计算好了。这对于我理解整个流程和设计方案造成了困扰。

数据驱动、数据驱动，一定要先弄清楚数据流转的全过程，再去看代码。

定义好数据结构

数据结构如果没定义好，会导致概念多，增加了理解成本，有点乱。

技术储备不足导致的问题：方案质量 VS. DDL

这次本来有个从程序设计上来看更好的方案，就是扩展 ECharts，增加一个类似 markerArea 这种控件。但是这个涉及的概念和时间成本太多了，因此最终还是选择了根据现有的程序设计并不好的 dvMarker 进行修改。

TODO

• 阅读 MarkArea 相关的源码，比如 MarkAreaModel.ts，参考数据处理的方案

• 阅读 LabelLayoutHelper 相关的源码，参考碰撞检测方案(shiftLayout 方法)

ECharts 官网的动态排序折线图的案例，就应用了这个碰撞检测，可以用这个 Demo 调试下代码。

特别注意下这几个：
prepareLayoutList 方法：数据预处理
balanceShift 参数：是否在所有标签上平均分配偏移量
squeezeGaps 方法：上下留出边界，美观
delta 参数：可以往外延伸的像素值，大于 0 上边界，小于 0 下边界？

• 参考 MarkArea 内容，扩展成一个新的 ECharts 控件。

资料

基于 dvMarker 的标签功能：

https://datav.iwencai.com/example.html#/static-page?id=60

Matter.js：一个 2D 物理引擎，可以用来做碰撞检测：

https://github.com/liabru/matter-js
