技术拆解-3D饼图

数据结构

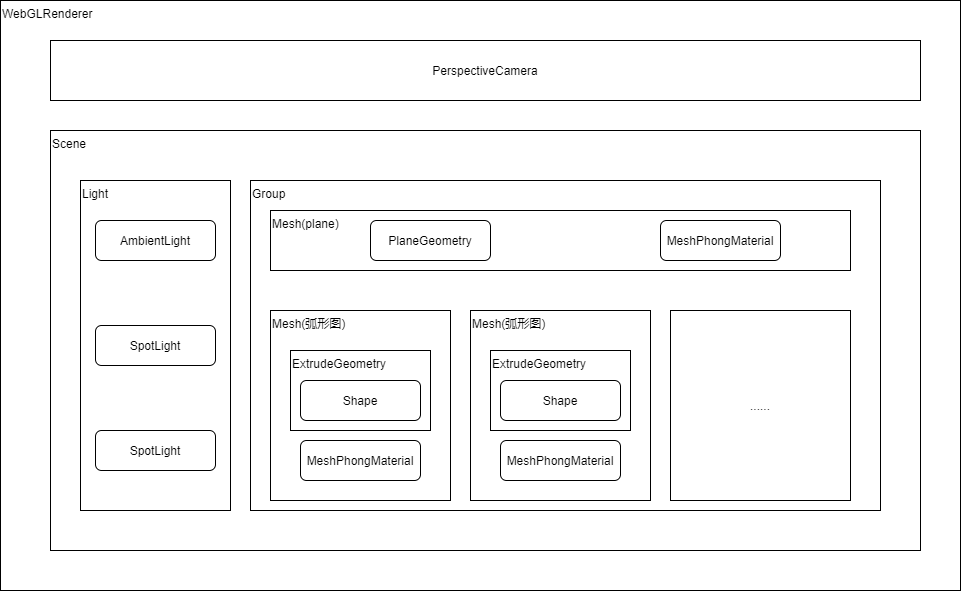

图元结构

绘图

获取图元相关的数据

因为一些线条、标注，都是和具体图元位置相关联的。

如何修改饼图的高度

琦哥：之前我 3D 关系图用的是 BufferGeometry,可以通过 geometry.getAttribute 获取 position 属性然后更新的,但是你那个图形我好像没用过,不太清楚怎么改变属性的厚度,,,,,或许可能可以尝试一下 geometry.dispose()然后再重新给一个新的 geometry

标注线

https://threejs.org/docs/index.html?q=line#manual/en/introduction/Drawing-lines

规则得看下 2 维饼图的规则，不然太丑了。。。

标注的文字

动画

饼的动画：

线条的动画：

每一块都需要标注么？

文本标签的动画：

需要开放的配置项

动画时长

各种颜色

迁移到 component 项目

1、package.json 添加依赖：

1 2	`"three": "^0.135.0", "three-canvas-renderer": "^2.0.0",`

2、绘图类必须提供如下方法：

play、seek、pause、ready、setData

resize 不知道是否必须

3、x、y、z 轴的旋转角度，单位是 deg；还有旋转的中心点；我这边是把 scene 开放出去

自定义配置项写在组件下面的 configView 目录中，别写在通用目录里面；然后在 viewConfig.js 中引入进来使用

目前是封装了 ElementUI

4、文本的配置项开放出来

待解决的问题

饼图为什么是透明的？因为 MeshPhongMaterial 用了混合模式：blending: AdditiveBlending,
Canvas 画的文字为什么是放大模糊的？因为按照整个 canvas 的大小拉伸了
标注线需要是折线，且定位需要修改：拐点规则是什么？
为什么饼图中又变得很小很小？通过镜头缩放解决了
(Hard)改为短视频组件的模式，接入平台
背景改为透明的：renderer.setClearColor
动画可以按帧数控制，使其匹配短视频平台的操控模式
需要支持自适应，因为页面宽度会变小(右侧有卡片挤压)
(Hard)为什么初始 plane 的 x 不 rotate 就会出现锯齿？
camera 的 z 和文本标签的位置关联关系是什么？现在一调整 camera 的 z，就对不齐了
UI 还原度问题，比较严重
模糊的问题：是否是 DPR 相关？
(Bug)饼图流入流出的顺序显示反了：扇形的绘制是和角度反向的
线条的动画效果：完成一半
文本标签的动画效果：完成一半
文本和标签的对齐问题
升上来的动画，可能有问题
(Bug)缩放后，文本标签的位置不对的问题：应该是有镜头缩放的缘故，乘以这个比例即可；算了，问郑浩琦吧，别浪费时间了
(Hard)去掉透视效果，不然看不出是 3D 立体的；是不是可以通过光照效果处理下？
(Bug)标签位置不对的问题
数据改为二维数组
开放 label 的自定义格式化功能
顺序调整下，小单买入后面接特大单卖出
标签只显示 4 个
标签和文字的渐隐动画
(Hard)相邻元素颜色重叠问题
还原 UI 样式效果
程序优化，去掉冗余代码，改为配置项暴露出来
(Bug)饼图透视问题
(Bug)黄线和饼图相互遮盖的问题
(Bug)连线的宽度 lineWidth 不生效
动画加入线性变化：得搞个轻量的动画机制吧
(Hard)线条支持生长效果
导出功能

相邻图形渲染异常的问题

我单独画了个 ExtrudeGeometry，没问题，说明是其他因素导致的。

逐个删除试试。

× 光源

是不是 ExtrudeGeometry 没闭合的缘故？

最终发现是 Material 的这个配置导致的：

1	`depthTest: false,`

Canvas 文字拉伸问题

Canvas 高度有用

Too many active WebGL contexts. Oldest context will be lost.

重用 renderer

(TODO)黑屏和卡顿：THREE.WebGLProgram: Shader Error 0 - VALIDATE_STATUS false

动画画着画着，页面突然一黑，然后就会出现这个报错，图像也没了，感觉整个渲染器都崩了。

这种情况出现在我不绘制饼图，只绘制文本标签和线条的情况下。

而且也会卡顿，似乎只要绘制 3D就会卡顿。线条、饼图都不绘制，居然也会卡，也会黑屏。

通过 WebGLRenderer.info 查看到 textures 的数量一直在增加，但是我程序中并没有明确使用某个 Texture；且内存观察到也没增加：

autoReset: true
memory: {geometries: 12, textures: 2345}
programs: (3) [WebGLProgram, WebGLProgram, WebGLProgram]
render: {frame: 2048, calls: 12, triangles: 1568, points: 0, lines: 8}
reset: ƒ reset()
update: ƒ update( count, mode, instanceCount )
[[Prototype]]: Object

经过调试，发现是这几行导致的：

/**
 * 清空元素
 * 会保留renderer
 */
clear() {
  this.doDispose(this.scene);
  this.scene = null;
  this.camera = null;
}

把 scene 和 camera 置为 null 的这 2 行删除后，就恢复正常了，打印 renderer.info 查看，textrures 也没有增长了，稳定在 2.

注意：单独注释掉 this.scene = null;会报错；单独注释掉 this.camera = null;卡顿的现象仍然会出现。这里还没弄清楚。

性能优化

15-30 帧，看起来不流畅，播着播着还卡住不动了。
缓存了 renderer，并递归销毁了 scene 及其子元素，帧数上升到接近 60，但是有时候会出现黑屏的问题
通过 WebGLRenderer.info 查看到 textures 的数量一直在增加，但是我程序中并没有明确使用某个 Texture；且内存观察到也没增加，估计这个不影响

内存泄漏问题

预览帧数过低的问题

Vue 的问题也说不过去，因为我本地也是 Vue 项目，但是很顺畅，至少崩掉之前很流畅。

播放着是不是卡顿的问题

不绘制饼图元素也会卡顿

服务端录制模糊的问题

我们服务端录制的时候，会将页面放大后进行录制，会出现 Canvas 模糊的问题。

这种情况，需要给渲染器设置下 devicePixelRatio。

我们会在 url 中通过 scale 参数对页面进行缩放，这个 scale 参数会传递到组价内部，我们获取该参数后，直接将这个放大值设置到 renderer 中即可。

WebGLRenderer 渲染器这样设置：

1	`this.webGlRenderer.setPixelRatio(this.option.devicePixelRatio);`

注意，这个值设置得过大也是没有用的，因为当前渲染设备的 DPR 是有上限的。比如 iphone 一个像素的大小实际上是用 2 个像素点渲染的，那么这个值即使设置为 10，也和设置为 2 的效果是一样的。

CSS2DRenderer 因为是 DIV 绘图，直接根据 DPR 缩放即可，按理说不用设置。但是网上也有一种说法：

CSS2DRenderer 计算对象位置是默认设备像素比为 1 的情况，如果想要适配不同机型，需要做一次转换.

let element = object.element;
let xOffset = vector.x * _widthHalf + _widthHalf;
let yOffset = -vector.y * _heightHalf + _heightHalf;

let scale = window.devicePixelRatio;

let style =
  'translate(-50%,-50%) translate(' +
  xOffset * scale +
  'px,' +
  yOffset * scale +
  'px)';

https://www.cnblogs.com/minnong/p/11726023.html

经验教训

数据和绘图没有分离开

这会导致很难模块化，比如 line 中进行了线条终点的坐标计算，而这个坐标 label 又会用到，这样就很难将 line 和 label 独立为不关联的 2 个模块了。

而 line 和 label 的实现方式不一样，这导致我不能直接将他们放入一个 group，否则后面的显示隐藏就不好处理了。

UI 组件的使用注意事项

文本用我们自定义的组件(ths-input)

数字用 InputNumber 计数器(el-input-number)

只有绑定到 enstyle 的属性，才能被补间动画应用到

以渲染管线的思路来设计程序流程

其实渲染管线也是数据驱动的理念，都是先计算好数据，然后输出渲染。

那么我们的程序就应该有这几个 API：

class Chart {
  constructor() {
    this.data = null;
  }

  /**
   * 处理数据，将其加工为最终作图所需的标准数据结构
   */
  dealData() {}
  /**
   * 初始化作图元素
   */
  init() {}
  /**
   * 可在修改数据或者配置项之后重复调用
   * 该方法应该尽量将缓存应用起来，比如scene、camera、元素等等，只要没变更，就不应该重复绘制
   */
  render() {
    // 这个方法内部，应该调用子元素的绘图方法
    this.renderAxis();
    this.renderPie();
    this.renderLabels();
  }

  destroy() {}

  setData() {}
}

不变的初始化方法

会变的绘图方法

属性分类

再结合流程图编码，这样就很顺利了

初始化元素应该放在 init 方法中

(MIT)下一次的开发流程

下次开发组件，不能像这次这样乱来了，必须得有一个流程和设计。

需求分析

有经验的开发人员，针对需求内容，进行技术方案的初步设计，特别要注意动画部分，这是最难确定清楚、耗费工作量最多的。

最好能等设计师动画制作完成，能看到实际效果，再去评估，否则估算出来的时间极不准确，可能得乘以 π。

方案设计

提供组件开发的基类和常用工具库，将每一个组件进行图元拆分，画出组合图，以小模块为单位评估工作量。

同时整理需要开放出来的配置项，明确写下来，包括具体要开放哪些属性、每个属性的范围、针对属性变更要实现什么代码逻辑等。

还有组件的数据格式，必须是二维数组，这个前期一定要传递到位，不然后期修改很麻烦。

另外要明确我们需要编写哪些工具，来提升开发和调试的效率。

编码阶段

一定要每日集成，产品和设计师只有看到效果，才能提出反馈意见。

其他资料

别人画的饼图：

https://3dpie.peterbeshai.com/?x0=true&x3=false&x2=true&x1=true

带有动画，很不错，数字也很动感。

这是 github：

https://github.com/pbeshai/3dpie

牛逼的思路，居然是用 D3 计算出 pie 的数据，然后根据 path 的 d 标签来画的。
