【★】从拓扑图案例来分析如何写可视化组件
我准备今后每一周都给自己一个技术方面的尝试主题，来提升自己的技术能力。
一般这种主题都是和当前或者未来的工作相关的，做到学以致用、目标明确。
本周的主题就是：拓扑可视化。通过拆解之前同事的代码，加上扩展新的功能，来实现。
写在前面的思考
一开始我感觉这个比较难，不知道每一个模块的实现思路，有畏难情绪。
然后看了大约一个半小时，熟悉代码后，发现其实并不难，还是和业务开发类似，站在别人的肩膀上(ZRender、Dagre)实现功能，有套路可循的。
需求目标
1、产出技术拆解文章
2、扩展布局功能
3、实现聚合功能：缩小到一定程度，自动根据相似规则做聚合？
4、实现图标自定义功能
技术准备
还是老规矩，对应技术的API文档先仔细过一遍，事半功倍。
ZRender
图形元素
| 页面元素 | ZRender元素 | 备注 |
|---|---|---|
| 关系连线 | Polyline | 通过2个点来画图 |
| 箭头 | Polygon | 通过3个点+rotation来画图 |
| 节点的方块 | Rect | 可以自定义，但是目前局限于矩形 |
样式自定义
了解下ZRender的各种图形元素的配置即可，一般来说，每个图形元素都可以通过配置style属性来设置样式。
D3.js
目前我们暂未用到D3.js，后续支持多种布局时(比如树状布局、力导向布局等)，可能会用到。
为了今后考虑，我们现在计算布局位置这部分代码，一定要设计好，要足够独立，最好支持插件式扩展。
Dagre.js
需要了解这个的node和edge的数据结构。
注意edge的键名是一个对象，不是字符串。
new dagre.graphlib.Graph()对象常用的几个api方法也要熟悉，比如：setGraph、setDefaultEdgeLabel、setNode、setEdge、node、nodes等。
计算布局是通过dagre.layout(g)这个方法。
设计思路
通过《The Grammar of Graphics》中的树状层级结构图来进行程序设计。
group
组的概念在可视化绘图中非常重要，因为你经常会涉及一批图形元素的定位、移动/形变和美化(即CSS三要素)。这种情况下肯定不能一个个去修改他们的属性，都是通过组，或者也可以理解为容器，批量去操作的。
数据绑定
给页面元素设置属性，将数据绑定上去。然后需要的时候，通过类似e.target.parent.name这样的方式，获取元素的属性数据，执行对应的元素筛选操作和样式修改操作。
配置项
可视化开发，或者说前端开发，其配置项其实都是有固定的套路可循，大致可以分为如下几个类型：
实体数据结构
我把每一个节点、每一个关系，叫做一个实体。每个实体最终会映射为页面上的一个/组可视元素，比如一个圆圈、一条线等等。
实体的数据，一般用来标记其本身的特性，比如唯一id、名称、分类、各种标签等等，用途是对实体做分类筛选，或者直接在页面上展示这些属性信息。
CSS配置：定位、移动、美化
定位：
通常是通过提供几种可选的、固定的布局方式，让用户配置布局名称；
移动：
这块一般不需要配置，直接通过时间监听去实现；
美化：
这块所需的配置最多，我们一般会将其放在一个名为style的配置中，包含如下几项：
1 | |
且针对里面的每一项，如果需要的话，还会允许其传入一个Lambda函数，以实现高度自定义的功能。
事件监听
相对来说，用户需要自己处理事件监听的情况较少，因此我们一般是将事件监听从整体配置里面独立出来，在页面初始化之后，单独给某些元素绑定时间监听。
具体实现

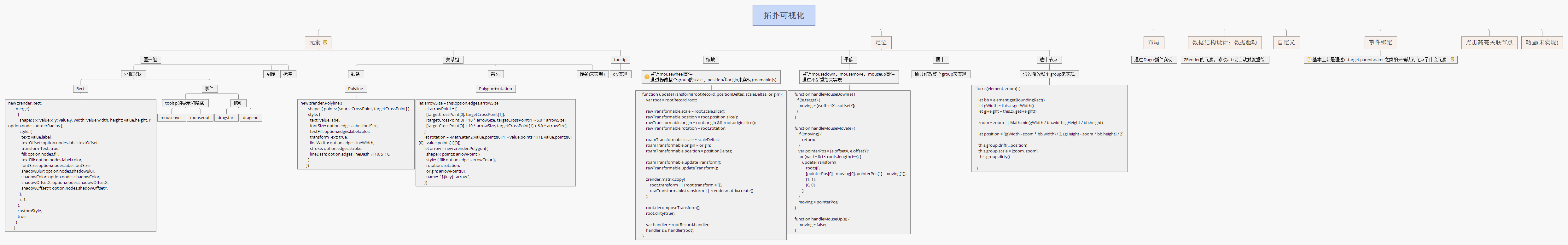

我将每个小模块的技术实现，通过xmind做了拆解，如下：
思考：可视化开发的套路
技术拆解是看着别人的代码去点评，这是相对很容易的。如果今后我需要自己开发可视化的组件，该怎么做呢？
这个感觉和近期我们要做的《组件编写指南》很类似，可以相互参考借鉴。
元素拆分
参考《The Grammar of Graphics》中的树状层级结构图，将页面元素和交互进行拆解，并标注每一个依赖的技术和实现方案。
数据结构
分为实体/关系的数据结构、样式配置项的数据结构、事件配置的数据结构、API配置结构。
程序结构
这个我得好好琢磨下，然后形成一个规范，再将其做成脚手架工具。
这个弄好了，程序设计就完成一小半了。
