D3.js实现饼图

D3的API文档：https://www.d3js.org.cn/document/d3-shape/#arcs

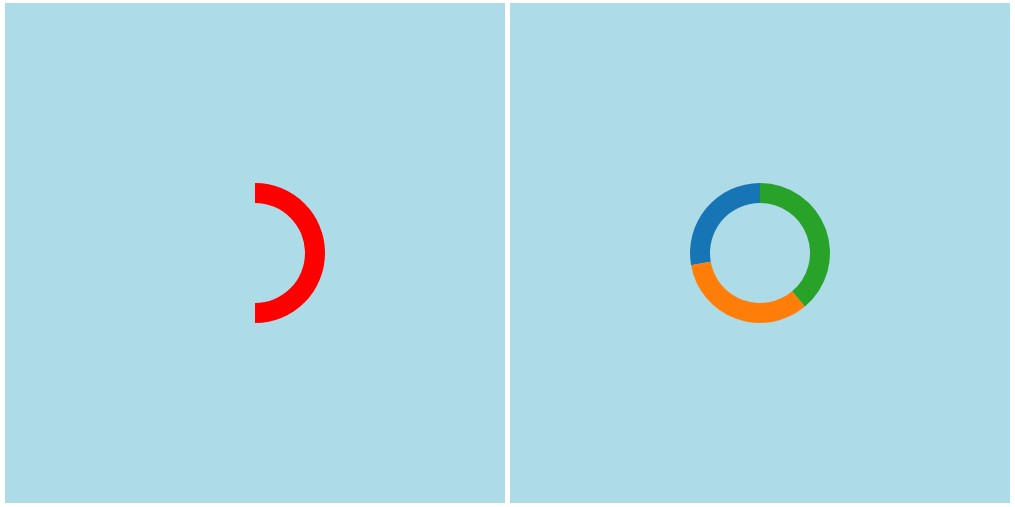

效果图

arc

代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
<!DOCTYPE html>
 <meta charset="utf-8">

 <head>
     <title>Simple Circle Pack (d3 v4; CSV; 50 Lines)</title>
     <script src="https://d3js.org/d3.v5.min.js"></script>
 </head>

 <style>
     svg {
         width: 500px;
         height: 500px;
         background-color: lightblue;
     }
 </style>
 <svg id="arc"></svg>
 <svg id="pie"></svg>
 <script>
/**
 * 画一个弧形
 */
function drawArc()
{
    let arc = d3.arc()
    .startAngle(0)
    // 注意这个参数不是直接写角度数值，而是通过PI常量进行计算
    // 周长=2*PI*R，因此PI=180°，即半圆
    .endAngle(Math.PI)
    .innerRadius(50)
    .outerRadius(70)

    d3.select('#arc')
    .append('path')
    .attr('d', arc)
    .attr('fill', (d, i) => {
        return 'red'
    })
    // 将圆心位置移动到画布中间
    .attr('transform', 'translate(250, 250)')
}

/**
 * 画一个饼图
 */
function drawPie()
{
    let dataset = [5, 6, 7]

    let pie = d3.pie()

    let color = d3.scaleOrdinal(d3.schemeCategory10)

    let arc = d3.arc()
    // 不要设置这两个属性，通过数据自动计算
    // .startAngle(50)
    // .endAngle(80)
    .innerRadius(50)
    .outerRadius(70)

    let arcs = d3.select('#pie').selectAll('.arc')
    .data(pie(dataset))
    .enter()
    .append('g')
    .attr('class', 'arc')
    // 将圆心位置移动到画布中间
    .attr('transform', 'translate(250, 250)')


    arcs.append('path')
    .attr('d', arc)
    .attr('fill', (d, i) => {
        console.log(i, color(i));

        return color(i)
    })
}

drawArc()
drawPie()
 </script>

注意事项

1、一定要对图形进行平移，因为图形默认是按照其所处的元素的(0, 0)为圆心的，不平移会导致图形只能画出来四分之一。

2、startAngle和endAngle的参数，不是直接写角度数值，而是通过PI常量进行计算。

圆的周长=2*PI*R，因此PI=180°，即半圆。
